三維激光掃描測繪—廈門市歷史風貌建筑掃描測繪任務目的廈門市各地遺留各類歷史風貌建筑，隨著時間的流逝，戶主的迭代，需對歷史建筑進行存檔與保護以免數據遺失�，F對廈門歷史風貌建筑批次進行掃描與繪圖，對歷史風貌建筑數據存檔保留。 作業(yè)依據1、《歷史建筑測繪標準》； 2、《歷史建筑測繪成果歸檔要求》； 3、《歷史建筑檔案表》； 4、GB/T50001《房屋建筑制圖統(tǒng)一標準》 5、GB/T50104《建筑制圖標準》 6、GB/T50103《總圖制圖標準》 生產基本情況① 天寶X7三維激光掃描儀一臺 ② 大疆精靈P4R無人機一臺 ③ 工作站電腦4臺 ④ 技術人員5人 數據獲取與處理該項目利用天寶X7三維激光掃描儀獲取建筑內外部點云數據，利用大疆精靈P4R無人機獲取建筑頂部點云數據，通過空地一體化，將兩者數據進行融合，獲得建筑完整內外部點云數據。

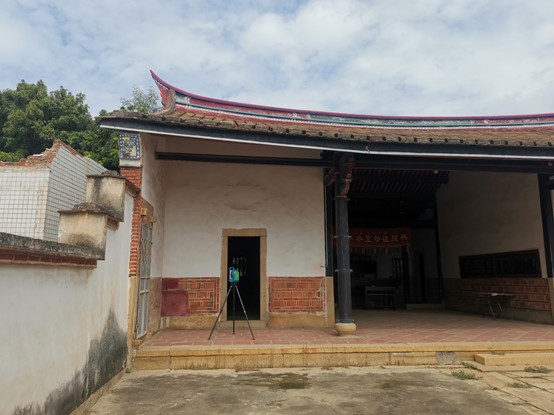

現場掃描作業(yè)

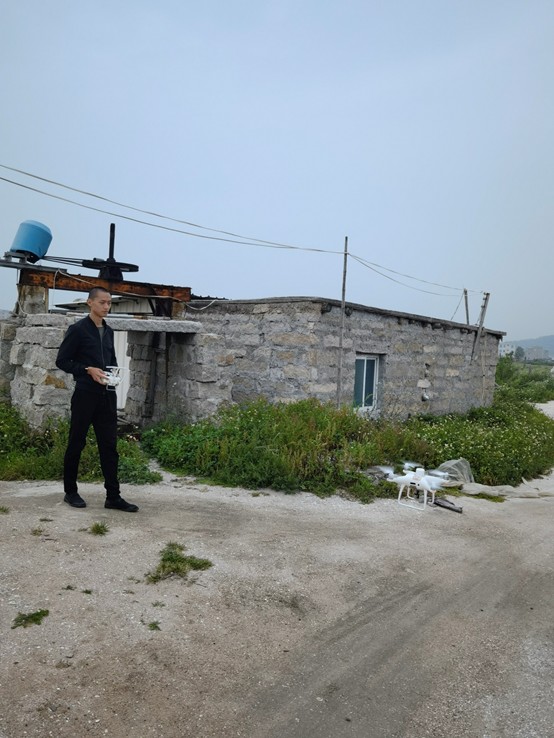

航拍作業(yè)
航拍圖

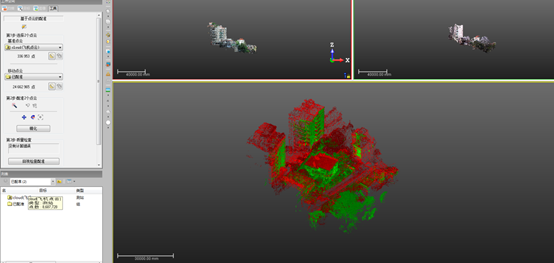

空地一體化 成果交付5、建筑總平面圖 項目總結空地一體化的實現，既彌補了三維激光掃描儀無法獲取建筑頂部數據的缺點，又彌補了無人機無法獲取建筑內部數據的缺點，使建筑對象數據獲取完整充分，最大程度保留建筑歷史風貌，也使測繪成果更加精準高效。 |
