測繪技術的整體流程介紹

本次測繪主要分為外業采集和內業繪圖及整理兩大部分，測繪標準按照歷史風貌建筑測繪典型測繪標準執行。

外業測繪采用新型的大疆P4R測繪型無人機貼近攝影測量技術和天寶X7實時SLAM拼接的高精度三維激光掃描儀,運用“空地一體化”結合的方式來進行數據快速全面高精度的采集；采集后的照片和點云數據運用大疆智圖軟件和天寶REALWORKS軟件進行空地一體化數據融合及繪圖預處理。

內業繪圖主要是利用南方數碼CASS3D和天正建筑CAD軟件進行建筑的總平面圖、分層平面圖、立面圖、剖面圖、大樣圖等文本繪制。

不同測繪手段做建筑測繪的技術比較

l  常規測繪手段（全站儀、測距儀、皮尺等工具）：

    優點：靈活機動

    缺點：如果是大面積的立面效率低、需要人力多、外業測量條件差、人員勞動強度大

l  無人機結合三維激光掃描儀空地一體：

    優點：

a.     測量精度高，測量精度三維激光掃描儀1-2mm，無人機5mm-2cm

b.     測量速度快、效率高，外業是常規測量效率的10-20倍

c.      可以完整的測量第五立面也就是房頂也能比較全面的測繪室內復雜場景矢量圖

d.     無人機實景模型和三維激光點云模型是真實模型，繪制的建筑圖更全面更細致

e.     外業人員勞動強度小

    缺點：

a.     三維激光掃描儀儀器成本太高，屬于貴族產品

b.     測繪技術門檻略高

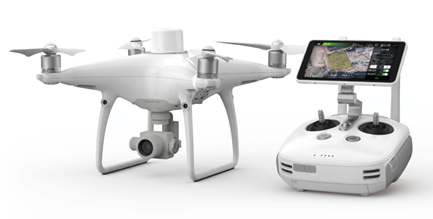

一、精靈4 RTK無人機+大疆智圖影像建模軟件 貼近攝影測量

儀器技術指標：飛行時長30分鐘（單塊電池），測繪相機像素2000萬，飛機自帶GNSS RTK定位精度水平1cm+1ppm，高程1.5cm+1ppm

功能：支持航線傾斜攝影規劃、立面和斜面飛行規劃、手動補拍規劃

具體拍攝：為了保證模型精度，首先使用五向飛行攝影測量3D規劃，飛行高度建議相對建筑物地面高度30-50米，相機像素分辨率5mm-1cm，航線飛行完對于立面和樹木遮擋的面進行手動貼景拍攝方式進行確保模型完整和精度保證，這樣可以高精度的完成建筑物立面數據的采集，特別是房頂?shù)谖辶⒚鏀?shù)據的正射采集；

影像建模軟件處理:得到的帶有坐標信息的影像數據利用大疆智圖軟件處理成實景模型和三維點云

測繪精度：精靈4RTK無人機自帶的千尋CORS RTK可以得到國家2000投影坐標系，高像素高分辨率的照片處理的模型可以達到2cm內的精度，部分細節可以達到3mm

模型應用：實景模型存檔、繪制房頂平面圖、地形總平面圖以及彌補三維激光立面點云數據

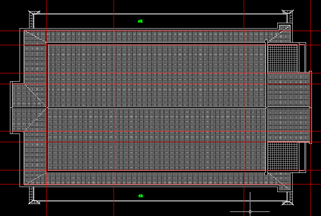

XX路12號無人機傾斜攝影模型展示及模型繪制的 總平圖及屋頂平面圖圖示

二、天寶X7實時拼接型三維激光掃描儀室內掃描和立面掃描

激光掃描速度：500khz/秒，3個高清測繪相機，現場實時拼接點云能現場核實掃描完整性，這是區別與市面其他掃描儀的最大優勢；掃描精度1.5mm-3mm

測繪精度：點云模型精度可達1.5mm-3mm

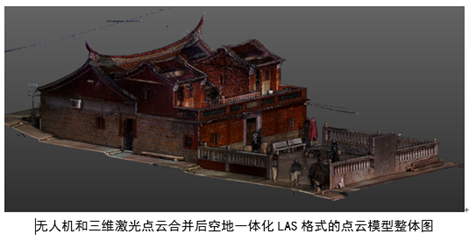

模型應用：三維點云模型存檔（特別是室內模型）、繪制立面圖、分層平面圖、仰視圖、剖面圖、大樣圖，與無人機空中數據結合構筑空地一體化建筑室內外點云整體模型。

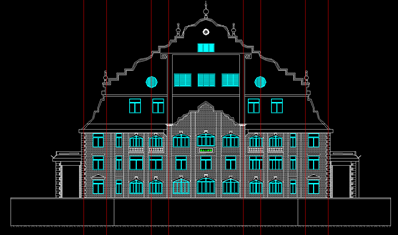

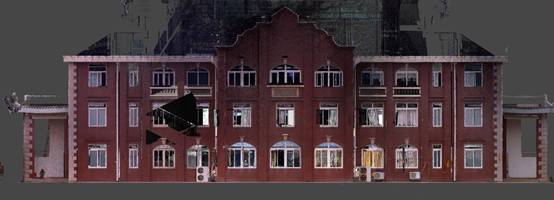

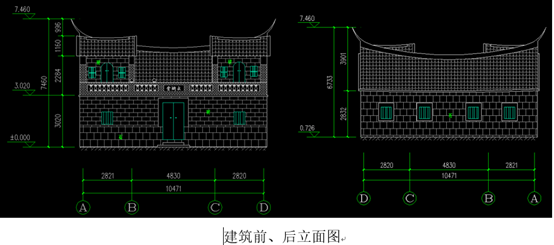

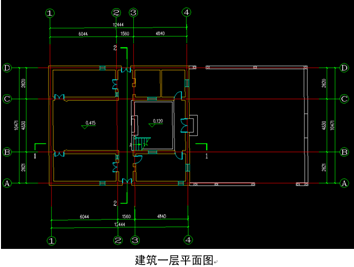

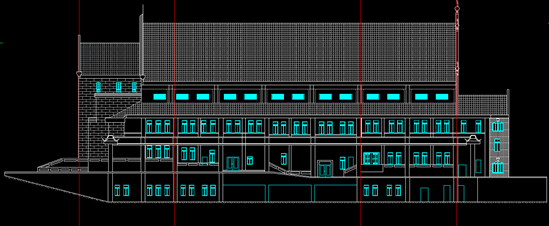

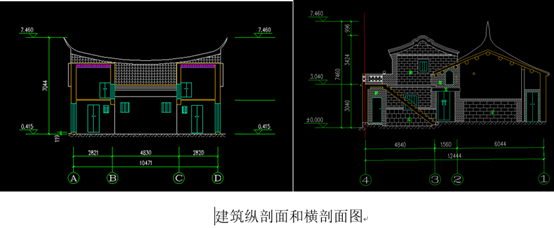

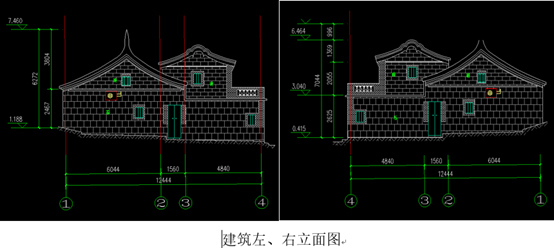

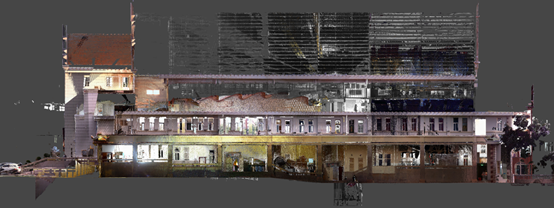

XX路12號三維激光掃描點云模型展示及模型繪制的立面圖、剖面圖、平面圖圖示

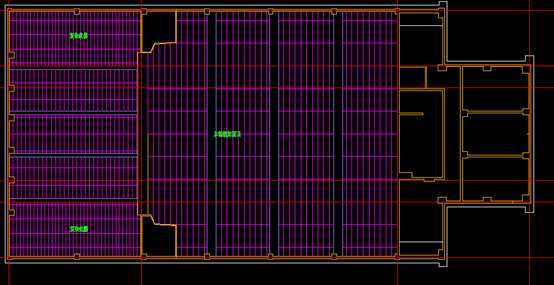

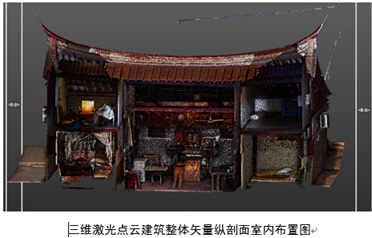

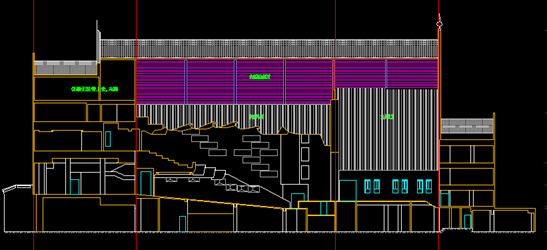

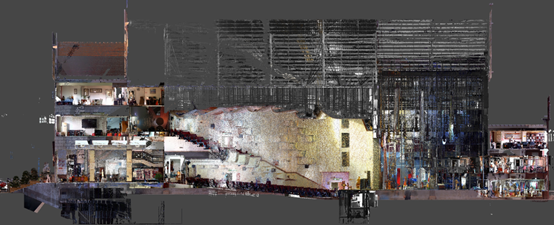

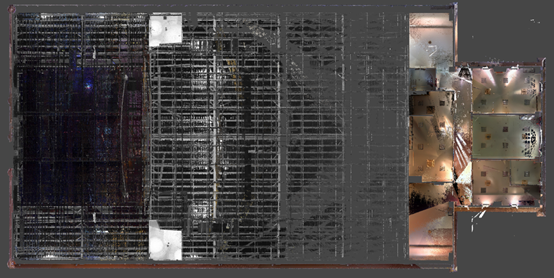

縱剖面室內布置點云圖、三層仰視點云圖及文本圖

整套方案亮點

1、采用測繪工具先進、是新型的測繪無人機和新型的三維激光掃描儀

2、提供的成果全面、真實、準確

3、在歷史建筑存檔測繪中，不僅存檔了CAD的文本線畫圖，更是存檔了無人機的實景三維模型圖以及三維激光掃描儀二者結合的三維點云矢量圖，能全面無死角的對歷史建筑進行真正意義上的現代化“數字化”存檔

4、現代化的數字化存檔可以全面保留歷史建筑的現狀數據，利于日后的年久翻修或風化復原。

真三維數字化存檔的典型事件和意義

    2019年4月15日巴黎圣母院著火事件，一場火災就能讓深藏人類文明記憶的文物轉瞬間消失，文物被毀一朝一夕，重修卻是一個相當耗時耗力的工程。

    慶幸的是早在2015年，安德魯.塔隆先生利用激光掃描技術，用數據的方式非常精確地記錄并保存下了這個世界著名建筑物的全貌。該項激光掃描工作耗時數年，包含了大教堂內外50多個地點，對圣母院的每一個細節進行多次掃描，最終收集到的數據點超過10億。相信這套完整的三維數據信息能夠在將來巴黎圣母院的重建工作中發揮著關鍵的作用。

巴黎圣母院火災給我國的文物古建筑保護再次敲響了警鐘，引起我們對古建筑文物保護的思考：文物保護需居安思危，才能避免重蹈悲劇，此次國家下發的歷史建筑存檔測繪正是為了這一目的，真三維數字化存檔才能更經得起歷史傳承。

     讓我們抱著對歷史、對未來負責任的態度去做好文物保護工作，將人類文明持續傳承下去。
